[KT AIVLE 3기] 데이터 시각화

데이터 시각화는 실무에서 정말 필수다. 발표할 때 ppt를 잘 만들어야 하듯이, 데이터를 시각화하여 한 눈에 알아볼 수 있도록 보여주는 것은 매우 중요하다. matplotlib으로 간단한 시각화에 대해 배워보자.



matplotlib

matplotlib은 matlab을 사용해 봤다면 쉽게 사용할 수 있는 라이브러리다.

아니어도 쉽게 배울 수 있으니 아래에서 한번 살펴보자.



환경 준비

1) 라이브러리

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt	# matplotlib의 pyplot을 불러오는 것

2) 데이터

공기 질 정보를 불러오겠다.

path = 'https://raw.githubusercontent.com/DA4BAM/dataset/master/airquality_simple2.csv'
data = pd.read_csv(path)
data['Date'] = pd.to_datetime(data['Date'])
data.info()

null(NaN) 데이터가 없으므로 그대로 사용하자

기본 차트 그리기

이제 차트를 그려보자.

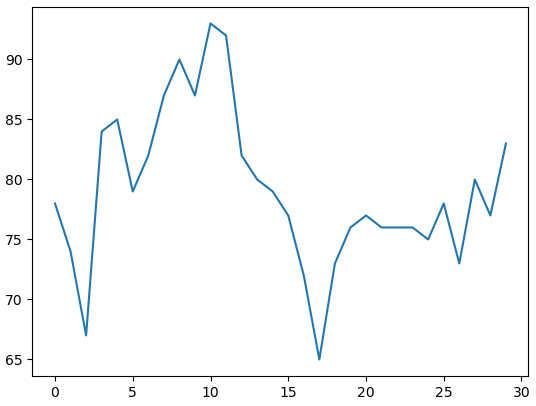

차트 그리기

plt.plot(data['Temp'])	# Temp의 차트를 그린다
plt.show()	# 화면에 띄우기

이렇게 차트를 그리고 보고서나 발표 때 첨부하면...  교수님께 대차게 까이게 된다.

x축이 뭔지, y축이 뭔지, 아무것도 알 수가 없다. 심지어 코드를 작성한 나도 x축이 뭔지 모르겠다. 그냥 그래프구나, 하고 이해할 수 없는 그림이 되는 것이다.



x축, y축 지정하기

# (1)
plt.plot(data['Date'], data['Temp'])	# x축을 Date, y축을 Temp로 지정
plt.show()
# (2)
plt.plot('Date', 'Temp', data = data)	# data에 있는 Date를 x축, Temp를 y축으로 지정
plt.show()

어.. x축이 날짜긴 한데.. 이렇게 제출하면 당연히 안될 것 같다는 생각이 든다



기본 차트 꾸미기

이제 차트를 꾸며보자.

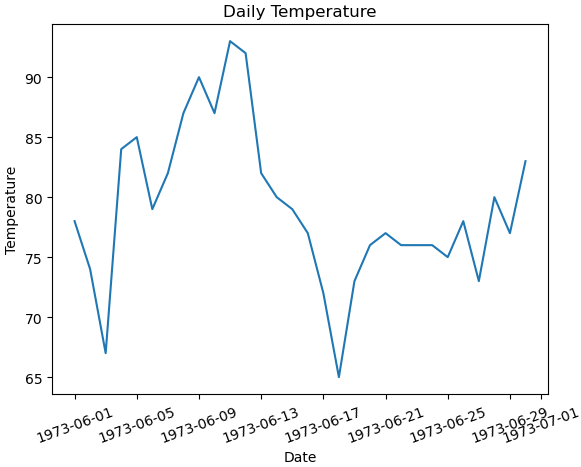

x축, y축 이름 지정 및 차트 타이틀



xlabel(x축이름), ylabel(y축이름), title(제목)

plt.plot(data['Date'], data['Temp'])

plt.xticks(rotation = 20)       # x축 값들 방향을 20도 틀어서 표시
plt.xlabel('Date')              # x축 이름
plt.ylabel('Temperature')             # y축 이름
plt.title('Daily Temperature')   # 타이틀

plt.show()

처음보단 보기 좋은 차트가 되었다!



선 스타일 조정

 색은 color = '색', 선 스타일은 linestyle='스타일', 값 모양(마커)은 marker='모양' ---------> 예시로 살펴보자

plt.plot(data['Date'], data['Temp']
         ,color='cyan'                # 색
         , linestyle='dashdot'          # 라인스타일
         , marker='>')                 # 마커(모양)

plt.xlabel('Date')
plt.ylabel('Temperature')
plt.title('Daily Temperature')
plt.xticks(rotation=20)

plt.show()

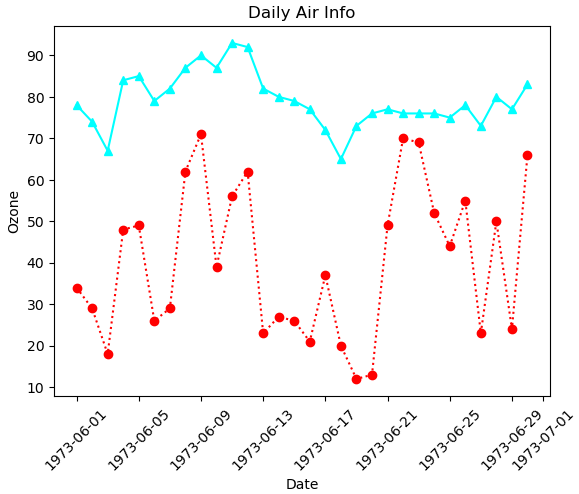

여러 그래프 겹쳐서 그리기

그래프를 한 화면에 여러 개를 그려야 할 때가 있다. 한번 그려보자. 이럴 때는 plt.plot()을 여러개 해주면 된다.

# 첫번째 그래프
plt.plot(data['Date'], data['Ozone'], color='red', linestyle='dotted', marker='o')
# 두번째 그래프
plt.plot(data['Date'], data['Temp'], color='cyan', linestyle='-', marker='^')

plt.xlabel('Date')
plt.ylabel('Ozone')

plt.title('Daily Air Info')
plt.xticks(rotation=45)

# 한번에 보여주기
plt.show()

문제는, 어떤게 Temp고 어떤게 Ozone인지 알 수가 없다...

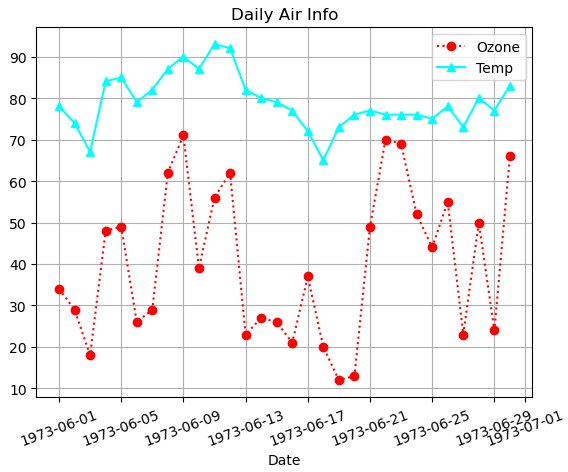

범례 & 그리드 추가



차트에 label 값을 추가하여 어떤 그래프인지 알려줄 수 있다. 범례는 legend로 추가한다.

plt.plot(data['Date'], data['Ozone'], color='red', linestyle='dotted', marker='o', label = 'Ozone')
plt.plot(data['Date'], data['Temp'], color='cyan', linestyle='-', marker='^', label = 'Temp')

plt.xlabel('Date')
plt.title('Daily Air Info')

plt.legend(loc = 'upper right')    # loc: 위치
plt.grid()
plt.xticks(rotation=20)


plt.show()

이제 어떤 그래프가 어떤 것에 해당하는지 알 수 있다!





추가 기능들





df.plot()



데이터프레임을 바로 plot할 수 있다.

data.plot(x = 'Date', y = ['Temp', 'Ozone'], title = 'Daily Air Info')
plt.legend()
plt.grid()
plt.show()







축 범위 조정 - xlim, ylim



xlimit, ylimit으로 해석하면 이해하기 쉽다.



dict1 = {'v1': [1,2,3,4,5], 'v2': [2,4,6,3,2], 'v3':[9,6,1,6,2]}

plt.plot('v1', 'v3', 'rs-', data = dict1, label = 'v3')
plt.plot('v1', 'v2', 'cyan', data = dict1, label = 'v2')
plt.xlim(0, 6)
plt.ylim(0, 5)
plt.grid()
plt.show()


############# 축 범위 조정

dict1 = {'v1': [1,2,3,4,5], 'v2': [2,4,6,3,2], 'v3':[9,6,1,6,2]}

plt.plot('v1', 'v3', 'rs-', data = dict1, label = 'v3')
plt.plot('v1', 'v2', 'cyan', data = dict1, label = 'v2')
plt.xlim(0, 6)
plt.ylim(0, 10)
plt.grid()
plt.show()



축 범위를 조정하여 그래프가 잘리지 않도록 나타낼 수 있다.



그래프 크기 조정 - .figure(figsize=)



default size는 (6.4, 4.4)

plt.figure(figsize = (3, 2))

크기 조정은 예시 그림 없이 넘어가겠다.

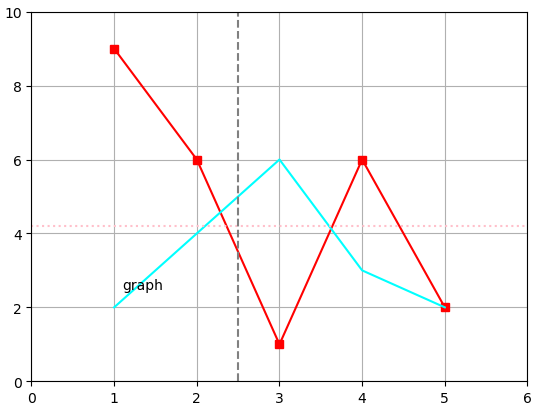

수평선, 수직선, 텍스트 추가



dict1 = {'v1': [1,2,3,4,5], 'v2': [2,4,6,3,2], 'v3':[9,6,1,6,2]}

plt.plot('v1', 'v3', 'rs-', data = dict1, label = 'v3')
plt.plot('v1', 'v2', 'cyan', data = dict1, label = 'v2')
plt.xlim(0, 6)
plt.ylim(0, 10)

plt.axhline(4.2, color = 'pink', linestyle = ':')
plt.axvline(2.5, color = 'grey', linestyle = '--')

plt.text(1.1, 2.5, 'graph')

plt.grid()
plt.show()





이처럼 다양한 기능이 많으니 잘 활용해서 보기 좋은 그래프를 그려보자.

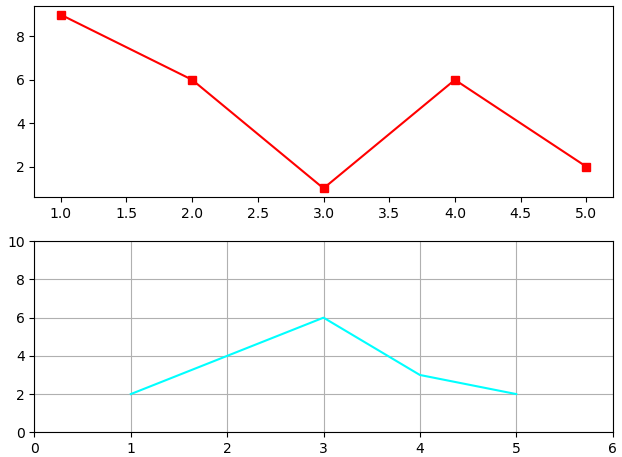

subplot

subplot은 여러 그래프를 나눠서 그릴 수 있는 유용한 기능이다.

plt.subplot(row, column, index)

row는 행 수, column은 열 수, index는 순서(몇 번째)를 나타낸다.

dict1 = {'v1': [1,2,3,4,5], 'v2': [2,4,6,3,2], 'v3':[9,6,1,6,2]}

plt.subplot(2,1,1)
plt.plot('v1', 'v3', 'rs-', data = dict1, label = 'v3')

plt.subplot(2,1,2)
plt.plot('v1', 'v2', 'cyan', data = dict1, label = 'v2')

plt.xlim(0, 6)
plt.ylim(0, 10)

plt.grid()

plt.tight_layout()

plt.show()

이런 식으로 이미지 하나에 그래프를 나눠서 그릴 수 있다.

여러 차트들

직선 차트 뿐만 아니라 히스토그램, 산점도 등도 다 그릴 수 있다.



히스토그램

plt.hist(data['Temp'])
plt.show()

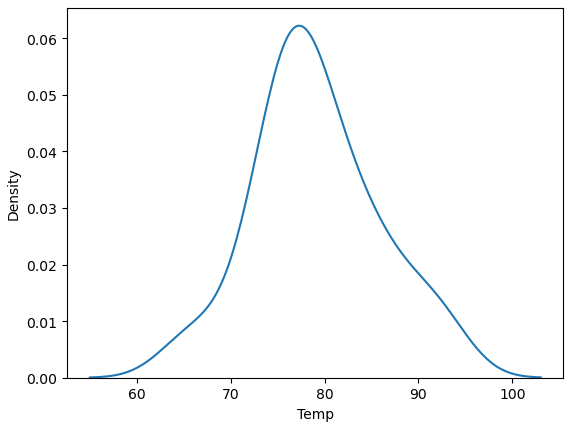

Density plot

import seaborn as sns
sns.kdeplot(data['Temp'])
plt.show()

Boxplot

plt.boxplot(data['Temp'])
plt.show()

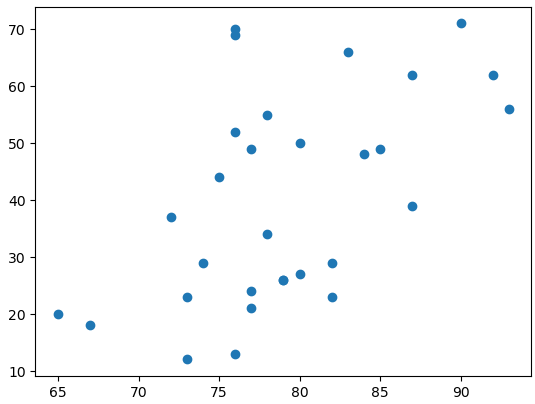

산점도

plt.scatter(data['Temp'], data['Ozone'])
plt.show()

S

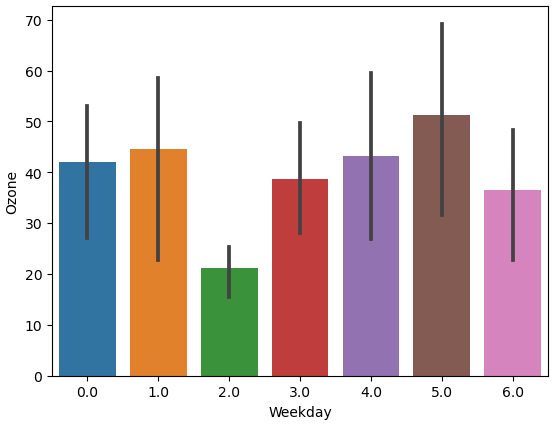

Barplot



data['Weekday'] = data['Date'].dt.weekday
sns.barplot(x='Weekday',y='Ozone', data = data)
plt.show()
